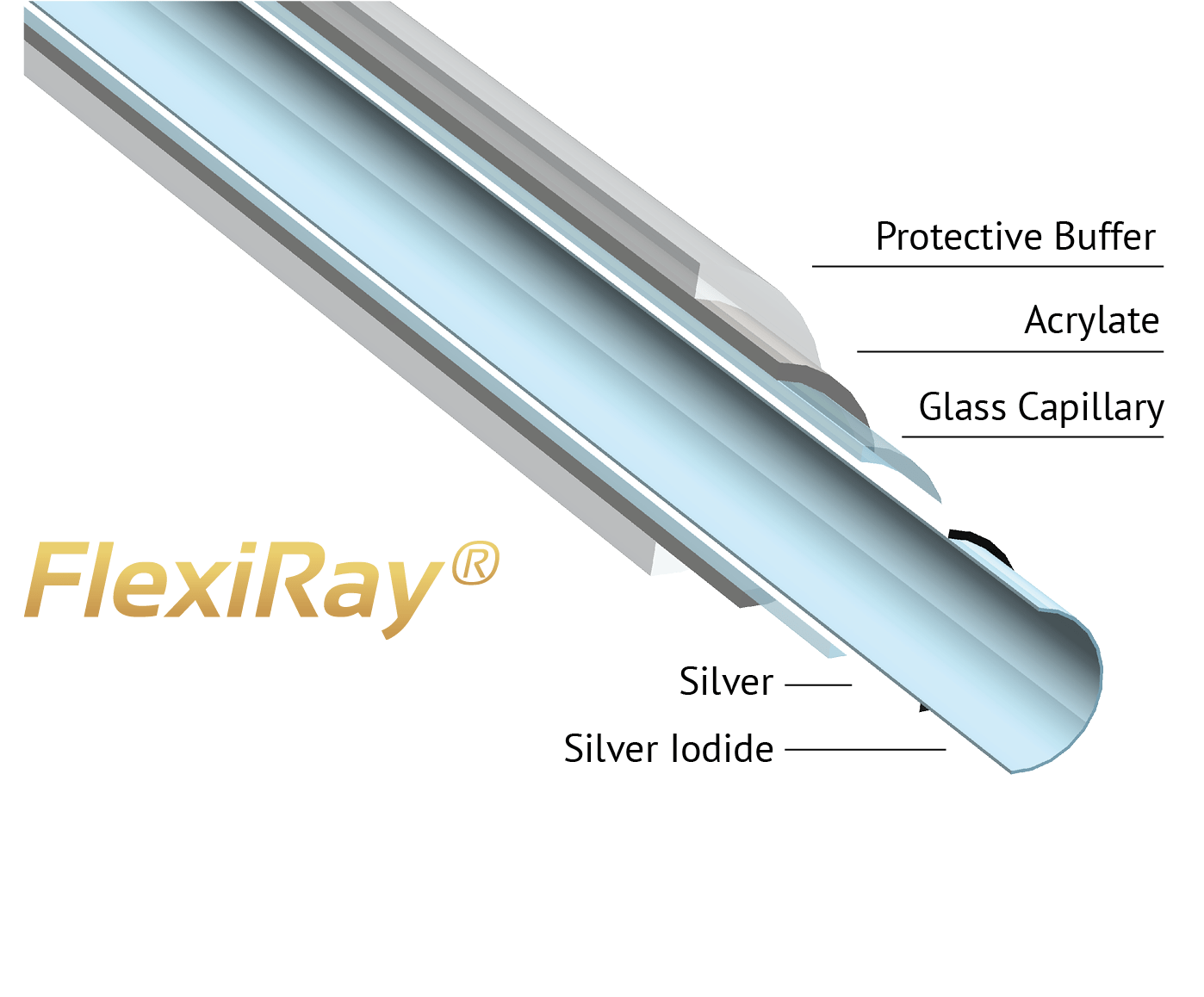

art photonics 空芯中紅外光纖 (HWG) 可以用在2-18μm的中紅外波段傳輸，靈活結構設計使得光纖傳輸具有低色散特性。相比于任何實心紅外光纖，由于采用空芯結構設計，HWG光纖在跳線兩端沒有菲涅耳反射損耗。對比于多模紅外光纖，HWG光纖具有輸出光束發散度小的優點，因此更適合于激光功率傳輸，無需額外的聚焦透鏡。標準的HWG光纖芯徑涵蓋500-1000μm，涂覆了雙層聚合物涂層，為各種應用提供了所需的高靈活性。
主要特點
art photonics空芯中紅外光纖（HWG），具有以下主要特點：
- 2μm~18μm光譜范圍內高透過率
- 光纖跳線端面無菲涅爾反射損失
- 空芯直徑涵蓋500~1000μm
- 雙聚合物涂覆確保光纖靈活性
3種不同光譜范圍的空芯光纖透過率
不同芯徑360度環狀光損
應用服務
art photonics多晶鹵化銀紅外光纖（PIR），可應用于：
- CO和CO2激，Er：YAG激光功率的傳輸
- OPO光參量放大
- 耦合量子級聯激光器QCL
- 氣體檢測
技術參數
art photonics空芯中紅外光纖（HWG），產品規格參數如下（光纖規格可以根據客戶要求定制）：
| 光纖規格 | ||||
| 標準光纖類型 | ? PIR-500/650 | ? PIR-750/950 | ? PIR-1000/1300 | |
| 纖芯直徑, um | ?500 | ?750 | ?1000 | |
| 包層直徑, um | ?650 | ?950 | ?1300 | |
| 最小彎曲半徑 | ?75 | ?100 | ?150 | |
| 傳輸范圍 | 2~18μm |
| 纖芯材料 | SiO2 |
| 彎曲損耗 | ?1dB |
| 保護套材料 | Acrylate + Fluoro polymer |
| 菲涅爾損失 | 0% |
| 有效數值孔徑 | 0.05+/-0.01 |
| 工作溫度, °C | -50 < T < 90 |
| 最大傳輸功率, W | 30 (CW) |
