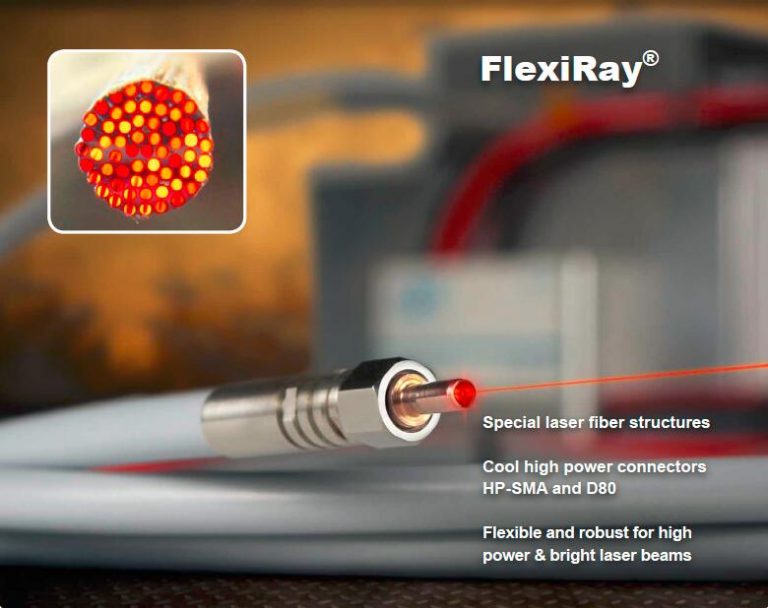

art photonics大功率光纖，具有特殊的激光光纖結構、高功率HP-SMA和D80冷卻接頭、非常靈活和穩定的適用于高功率及高亮度激光束。是art?photonics的最新一代的FlexiRay?系列高功率光纜。非常適用于寬光譜范圍的各種高功率激光器。
FlexiRay?系列高功率光纜專有的連接頭設計使其可以傳輸更高的功率。這種特殊的設計保證了高功率密度傳輸?shù)拈L壽命，同時保持連接頭較低的溫度。非常適用于金屬、塑料材料的激光焊接，激光切割和打孔，快速面處理，醫療激光功率傳輸，激光頻譜，激光測距和目標指示。
主要特點
art photonics大功率光纖，具有以下主要特點：
- 具有特殊的激光光纖結構。
- 高功率HP-SMA和D80冷卻接頭。
- 非常靈活和穩定的適用于高功率及高亮度激光束。
應用服務
art photonics大功率光纖，可應用于：
- 金屬和塑料的激光焊接
- 激光切割和打孔
- 快速表面處理
- 激光傳輸
- 激光目標指示和測距
- 激光光譜
技術參數
art photonics大功率光纖，產品規格參數如下：
| 標準規格 | |
| 光譜范圍 | 0.18–1.2μm (UV-VIS) or 0.35–2.4μm (Vis-NIR) |
| 純石英光纖纖芯直徑 | 100, 200, 300, 400, 600, 800, 1000, 1200, 1500 μm |
| 數值孔徑 | 0.22 ± 0.02 (全接收角 25°)
0.12 ± 0.02 (全接收角? 14°) |
| 光纖涂覆層 | 尼龍, 烯共聚物, 丙烯酸酯, 鋁, 銅 |
| 光纜保護套管 | PVC涂層的不銹鋼鋼圈，硅涂層的不銹鋼彎頭保護套管 |
| 連接頭類型 | HP-SMA (高功率 SMA); D-80 |
| 溫度范圍 | -40°C to +600°C (銅涂覆層) |
| 光纜長度 | 1.5 & 3 m (可選范圍: 5 cm 到50 m) |
| MCS-Fibers in bundle | 3, 7, 19, 37, 64 |
| *可根據客戶要求定制尺寸 | |
| FlexiRay??高功率光纜*纖芯/連接頭選擇表 | ||||
| 纖芯直徑 | 100?μm | 200μm | 400?μm | 600?μm |
| HP-SMA 連接頭 | 100 W | 290 W | 300 W | 400 W |
| D80 連接頭 | 150 W | 400 W | 600 W | 800 W |
| *表格為可承受的近似最大功率，取決于光束輪廓、耦合參數、輸入和輸入連接頭的熱損耗條件 | ||||

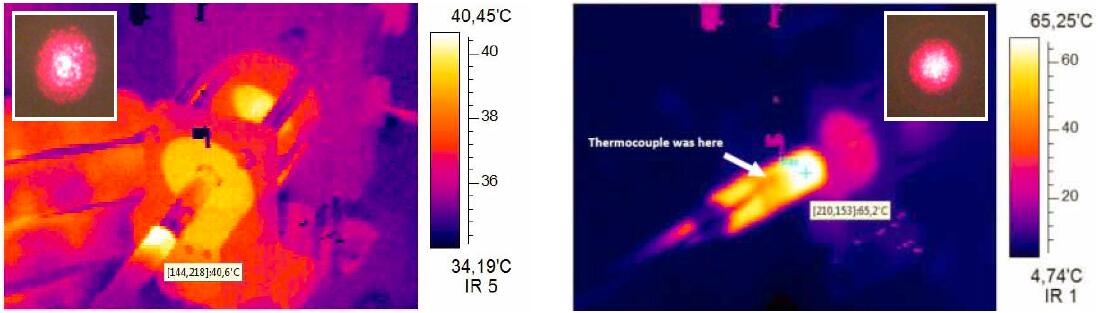

art photonics FlexiRay?光纖與普通光纖的比較：
左圖：art photonics FlexiRay?光纖的紅外成像圖?（定制二氧化硅光纖結構和HP連接器，不包含光模消除器和散熱器）；
右圖：普通光纖的紅外成像圖（輸出端包含光模消除器和散熱器）
| FlexiRay?光纖 | 普通光纖 |
| 纖芯- 200μm; NA=0.22 | 纖芯- 200μm; NA=0.22 |
| 連接器– HP-SMA (高功率SMA) | 連接器– HP-SMA |
| 1.5m高功率光纖傳輸，半導體激光波長λ = 1.47μm，輸出功率53W | 光模消除器吸收包層模,但切斷光纖傳輸后，λ=1.47μm時輸出功率為33W–提供相同的光束剖面 |
| 通電15min后連接器與熱電堆的溫度測量：輸入端– 43°C,輸出端– 36.6°C | 輸出功率33W通電3min后連接器與熱電堆的溫度測量:輸入端– 44°C,輸出端– 78°C |
| 可視化輸出光束53W | 可視化輸出光束33W |
