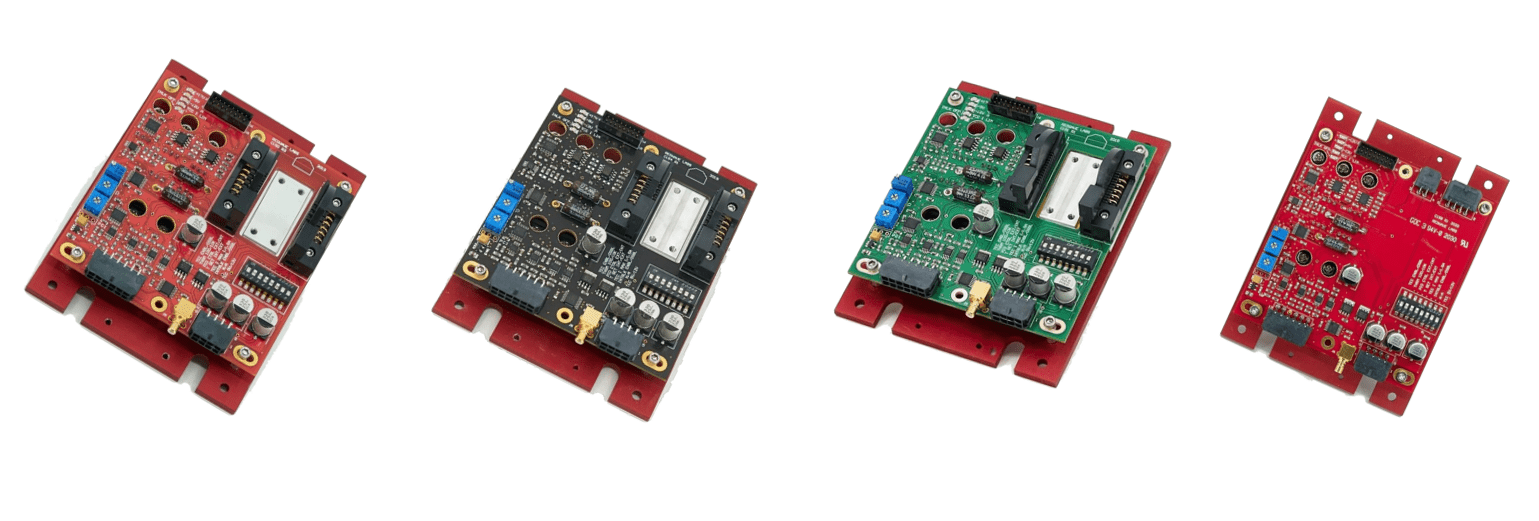

Redwave Labs激光控制板集成電流控制和溫度控制一體化，具有最大250mA的驅動電流，適用于各類DFB/ICL半導體激光器，TEC控制可通過內置PI環路或外部信號，溫度控制完全線性。C154，C150，C151和C190包含了蝶形安裝卡座，適用不同引腳定義的14pin蝶形激光器，C158適用于TO封裝激光器。
配置參數
| 規格 | 參數 | 數值 |
| 供電 | 雙路 | +12 V, 2 A or +12 V/0.5A and +5V/1.5A; -12 V, 0.5 A |
| 激光電流控制 | 激光電流 | 0 – 250mA?？梢葬槍ψ远x版本進行修改 |
| 順應電壓 | > 4.0 V | |
| 設置精度 | 2 % fs | |
| RMS噪聲 | < 2μA | |
| 偏移 | < 20 μA | |
| 溫度系數 | 50 ppm/C | |
| 電流限制 | 250 mA | |
| 設置精度 | 2 % fs | |
| 激光外部控制 | 電壓范圍 | 0-10V |
| 輸入阻抗 | 10 kOhm | |
| 調制系數 | 20 mA/V | |
| 3dB帶寬 | DC-250 kHz | |
| TTL 調制，上升/下降時間 | 250 ns | |
| Interlock功能 | 具備 | |
| TEC 控制 | TEC 電流 | ?± 1.0 A /1.5 A |
| TEC 電壓 | > 8.0 V | |
| 最大輸出功率 | 12 W | |
| 最大電流 | 1 A or 1.5 A | |
| 輸入敏感元件 | 熱敏電阻10 kOhm or 100 kOhm at 25℃ | |
| PID 控制 | 內部 PI 控制或外部直接 TEC 電流控制 | |
| 連接 | 激光器 | 不同類型的14pin蝶形激光器，帶散熱器 |
| 電源 | Molex MicroFit 8 pin. | |
| 控制 | Molex MicroFit 12 pin. | |
| 基礎配置 | 尺寸（長 x 寬 x 高） | 120 x 92 x 30 mm |
| 重量 | 350 g | |
| 儲存溫度 | -55 to 100 C | |
| 操作溫度 | -40 to 85 C |

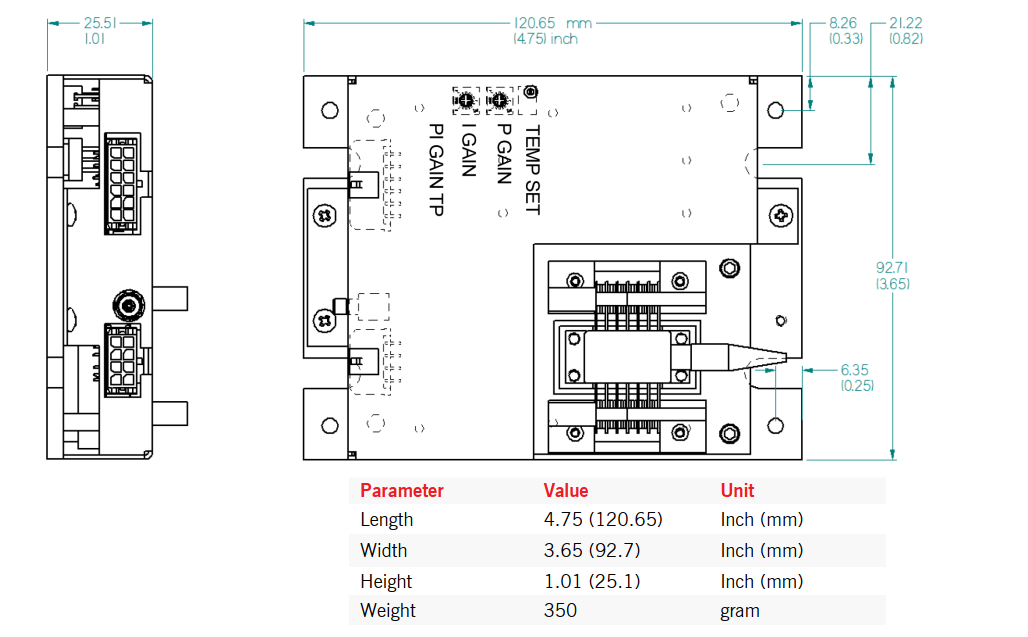

尺寸規格
應用領域
Redwave Labs控制板提供對半導體激光器的全面控制，包括驅動控制和溫度控制，主要應用于光譜學、激光、精密儀器、OEM 應用。
