nanoplus DFB/ICL/QCL激光器選購指南

一、任意中心波長

nanoplus是全世界唯一一家可以提供760nm~14000nm之間任意中心波長激光器的廠家。這也是nanoplus最核心的競爭力之一。



二、激光器分類

760nm~14000nm按照波長和芯片結構分為：

  • 760nm~2900nm范圍的Distributed Feedback Lasers，簡稱DFB激光器；
  • 2800nm~6500nm范圍的DFB Interband Cascade Lasers，DFB-ICL，簡稱ICL激光器；
  • 6000nm~14000nm范圍的DFB Quantum Cascade Lasers，DFB-QCL，簡稱QCL激光器（6000nm~11000nm CW連續模式，6000nm~14000nm Pulse脈沖模式）；



三、封裝選擇

  • SM-BTF蝶形封裝：760nm~2360nm范圍內可選；2950nm~5500nm范圍內可選；帶TEC和NTC（30cm IFG氟化銦光纖）；
  • PM-BTF蝶形封裝：1064nm~2050nm范圍內可選；帶TEC和NTC；
  • TO56封裝：760nm~3000nm范圍內可選，不帶TEC和NTC；
  • TO5封裝：760nm~3000nm范圍內可選，帶TEC和NTC；
  • TO66封裝：2800nm~6500nm范圍內可選，帶TEC和NTC；
  • TO66封裝（帶準直）：1850nm~6500nm范圍內可選，帶TEC和NTC，帶準直；
  • HHL封裝：6000nm~14000nm范圍內可選，帶TEC和NTC，帶準直；
  • COS封裝：760nm~6000nm范圍內可選，不帶TEC，帶NTC；
  • C-Mount封裝：760nm~3000nm范圍內可選，不帶TEC和NTC；
SM-BTF
PM-BTF

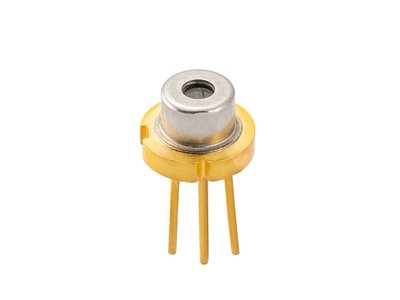

TO56

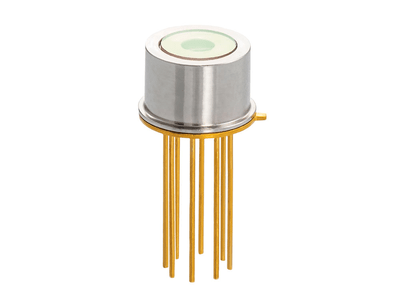

TO5
TO66

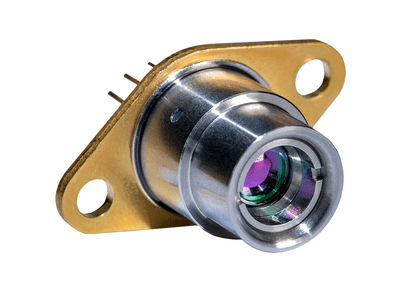

TO66帶準直
HHL

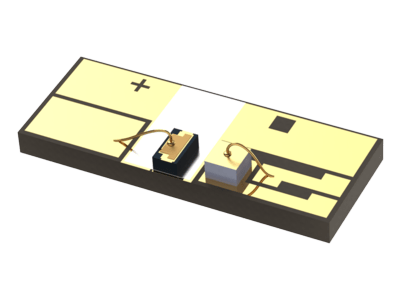

COS

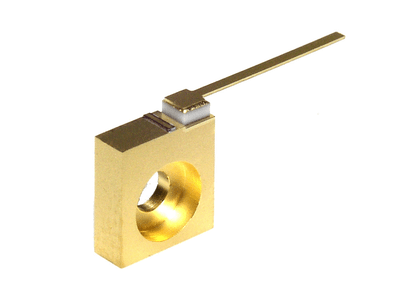

C-Mount



四、參數選擇

  • 中心波長：精確到1nm；
  • 封裝選擇：參考第三條；
  • 出光功率：如果是蝶形封裝，SM是20%以上耦合效率，PM是30%以上耦合效率；
  • 工作電流，工作溫度，調諧范圍等；



五、配件選擇

  • 散熱安裝座：適配TO5、TO66管腳接插，帶溫控流控DB9接口；
  • 轉接件：適配TO5、TO66管腳接插；
TO5散熱安裝座
TO66散熱安裝座
TO5轉接件
TO66轉接件
