2–14μm探測單位，10 Hz–1 MHz帶寬的HgCdTe緊湊型紅外探測模塊，帶光學浸入式光電導探測器
SM-I-12是一款緊湊型紅外探測模塊。基于HgCdTe異質結構（PCI-3TE-12-1×1-TO8-wZnSeAR-36）集成了跨阻抗交流耦合前置放大器?？蛇x擇手動調整信號的增益。3°楔形硒化鋅防反射涂層窗戶可防止不必要的情況干擾效應。SM-I-12易于組裝在FTIR應用的空間有限的測量系統中。
規格參數
| 參數（Ta = 20°C, 默認設置） | 典型值 |
| 光學參數 | |
| 最低截止波長 λcut-on (10%), μm | ≤2.0 |
| 峰值波長 λpeak, μm | 10.0±0.2 |
| 優化波長 λopt, μm | 12 |
| 最高截止波長 λcut-off (10%), μm | 14.0±0.2 |
| 探測率 D*(λpeak, 20KHZ), cm·Hz1/2/W | ≥2.5×109 |
| 探測率 D*(λopt, 20KHZ), cm·Hz1/2/W | ≥1.3×109 |
| 輸出噪聲密度 vn (20kHZ), μV/Hz1/2? | ≤6 |
| 電學參數 | |
| 電壓響應度 Rv (λpeak, 100 kV/A), V/W | ≥1.35×105 |
| 電壓響應度 Rv (λopt, 100 kV/A), V/W | ≥6.30×104 |
| 電壓響應度 Rv (λpeak, 55 kV/A), V/W | ≥7.45×104 |
| 電壓響應度 Rv (λopt, 55 kV/A), V/W | ≥3.45×104 |
| 低截止頻率 flo, Hz | 10 |
| 高截止頻率 fhi, Hz | 1M±0.1 |
| 輸出阻抗 Rout, Ω | 50 |
| 輸出電壓擺幅 Vout, V | 10 (RL = 1 MΩ*)) |
| 輸出電壓偏置 Voff, mV | max ±20 |
| 其他配置 | |
| 光敏元件材料 | HgCdTe |
| 光敏面積 AO, mm×mm | 1×1 |
| 窗片 | wZnSeAR |
| 接收角度 Φ | ~36° |
| 操作環溫要求 Ta, °C | 10 to 30 |
| 信號輸出接口 | MMCX |
| 供電接口 | AMPMODU 2×4 (male) |
| 安裝孔 | none |
| 風扇 | no (external heatsink necessary) |

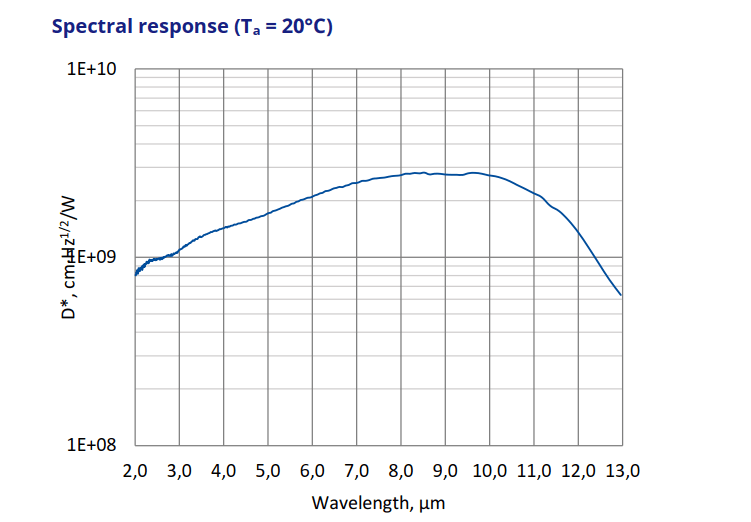

光譜響應
特征和應用領域
特征
?2.0至14.0μm的寬光譜范圍
?高響應度
?大動態范圍
?尺寸非常小
?使用方便
?快速交付
應用領域
?FTIR光譜
相關產品
?PCI-3TE-12-1×1-TO8-wZnSeAR-36
