3–12μm探測范圍，＞700mhz帶寬的HgCdTe超高速紅外探測模塊，光學浸沒式光伏探測器
UHSM-I-10.6是超高速“一體式”紅外探測模塊?；谒募?jí)熱電冷卻、光伏探測器，集成了跨阻抗、直流耦合前置放大器、風扇和TEC溫度控制器。3°楔形硒化鋅防反射涂層（wZnSeAR）窗口可防止不必要的干擾效應。UHSM-10.6探測模塊是一款非常便于使用和高度集成的設備，因此可適用于各類高帶寬的LWIR應用，比如雙光梳光譜。
規格參數
| 參數（Ta = 20°C, 默認設置） | 典型值 |
| 光學參數 | |
| 最低截止波長 λcut-on (10%), μm | ≤3.0 |
| 峰值波長 λpeak, μm | 8.5±0.5 |
| 優化波長 λopt, μm | 10.6 |
| 最高截止波長 λcut-off (10%), μm | 12.5±0.3 |
| 探測率 D*(λpeak, 100MHZ), cm·Hz1/2/W | ≥1.5×109 |
| 探測率 D*(λopt, 100MHZ), cm·Hz1/2/W | ≥1.0×109 |
| 輸出噪聲密度 vn (100MHZ), nV/Hz1/2? | ≤90 |
| 電學參數 | |
| 電壓響應度 Rv (λpeak), V/W | ≥1.0×103 |
| 電壓響應度 Rv (λopt), V/W | ≥7.0×102 |
| 低截止頻率 flo, Hz | 300 |
| 高截止頻率 fhi, Hz | ≥700M |
| 1/f 噪聲頻率 fc, Hz | ≤10M |
| 電源電壓 Vsup, V | 9 |
| DC monitor（約 1 V offset，RL = 100 kΩ*） | |
| 電壓響應度 Rv(λpeak), V/W | ≥3.8×103 |
| 電壓響應度 Rv(λopt), V/W | ≥2.7×102 |
| 低截止頻率 flo, Hz | DC |
| 高截止頻率 fhi, Hz | 260 |
| 其他配置 | |
| 光敏元件材料 | HgCdTe |
| 光敏面積 AO, mm×mm | 1×1 |
| 窗片 | wZnSeAR |
| 接收角度 Φ | ~80° |
| 操作環溫要求 Ta, °C | 10 to 30 |
| 信號輸出接口 | SMA |
| DC monitor接口 | SMA |
| 供電接口 | DC 2.1/5.5 |
| 安裝孔 | M4 |
| 風扇 | yes |

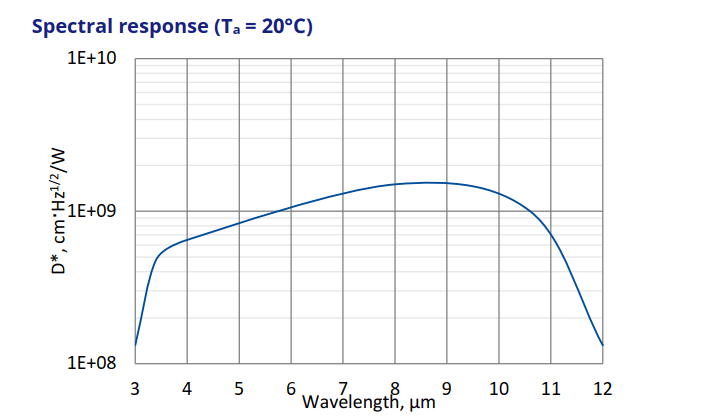

光譜響應
特征及應用領域
特點
?高信噪比
?超過700 MHz的寬頻帶
?集成TEC控制器和風扇
?單電源供電
?直流監控器
?優化有效散熱
?與光學配件兼容
?快速交付
應用領域
?雙梳光譜
?外差檢測
?脈沖激光源的特性
?激光雷達
?物體掃描儀
?時間分辨熒光光譜系統
?自由空間光通信
?遙測
