2–12μm探測范圍，DC-100mhz帶寬的HgCdTe可編程實驗室紅外探測模塊，增益可調，帶光學浸沒式光電探測器

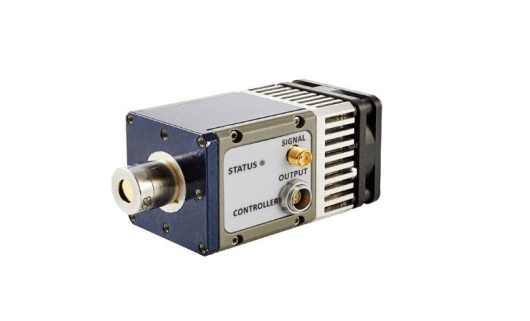

LabM-I-10.6是一種基于HgCdTe異質結構的帶有光學浸沒光伏探測器的實驗室紅外探測模塊，集成跨阻抗、可編程前置放大器。3°楔形藍寶石窗口可防止不必要的干擾效果。需要搭配可編程“智能”VIGO熱電冷卻控制器PTCC-01（單獨出售）和smart Manager軟件（免費軟件）使用。LabM-I-4模塊同時適用于各類MWIR應用中的樣機研發階段，該模塊為用戶的不同需求提供了靈活的系統設計。
規格參數
| 參數（Ta = 20°C, 默認設置） | 典型值 |
| 光學參數 | |
| 最低截止波長 λcut-on (10%), μm | ≤2.0 |
| 峰值波長 λpeak, μm | 9.5±0.5 |
| 優化波長 λopt, μm | 10.6 |
| 最高截止波長 λcut-off (10%), μm | ≥12.0 |
| 探測率 D*(λpeak,), cm·Hz1/2/W | ≥7.2×108 |
| 探測率 D*(λopt), cm·Hz1/2/W | ≥6.0×108 |
| 輸出噪聲密度 vn (10 MHz), nV/Hz1/2? | ≤400 |
| 電學參數 | |
| 電壓響應度 Rv (λpeak), V/W | ≥2.4×103 |
| 電壓響應度 Rv (λopt), V/W | ≥2.0×103 |
| 低截止頻率 flo, Hz | DC |
| 高截止頻率 fhi, Hz | ≥100M (adjustable) |
| 輸出阻抗 Rout, Ω | 50 |
| 輸出電壓擺幅 Vout, V | ±1 (RL = 1 MΩ*)) |
| 輸出電壓偏置 Voff, mV | max ±20 |
| 其他配置 | |
| 光敏元件材料 | HgCdTe |
| 光敏面積 AO, mm×mm | 1×1 |
| 窗片 | wZnSeAR |
| 接收角度 Φ | ~36° |
| 操作環溫要求 Ta, °C | 10 to 30 |
| 信號輸出接口 | SMA |
| 供電和TEC控制接口 | LEMO (female) ECG.0B.309.CLN |
| 安裝孔 | M4 |
| 風扇 | 有 |
特征和應用領域
特點
?高性能和可靠性
?直流偏移補償
?對偏振紅外輻射敏感
?與光學配件兼容
?多樣性和靈活性
?快速交付
用戶可配置的參數
?輸出電壓偏移
?增益（在40 dB范圍內）
?帶寬（1.5 MHz/15 MHz/100 MHz）
?交流/直流耦合
?探測器參數（溫度、反向偏置等）
應用領域
?氣體檢測、監測和分析
?CO2激光（10.6μm）測量
?激光功率監測和控制
?激光束輪廓和定位
?激光校準
?半導體制造
?血糖監測
?牙科
?排放控制（廢氣、溫室氣體）
?非接觸式溫度測量
