2–12μm探測范圍，DC–100mhz帶寬HgCdTe通用紅外探測模塊，帶光學浸沒式長波光伏多結紅外探測器
UM-I-10.6是通用的“一體式”紅外探測模塊?；跓犭娎鋮s、光學浸沒式光伏多結探測器，集成了跨阻抗、直流耦合前置放大器、風扇和TEC溫度控制器。3°楔形硒化鋅防反射涂層窗戶可防止不必要的干擾效果。UM-I-10.6探測模塊是一款非常便于使用和高度集成的設備，因此可適用于各類LWIR應用。
規格參數
| 參數（Ta = 20°C, 默認設置） | 典型值 |
| 光學參數 | |
| 最低截止波長 λcut-on (10%), μm | ≤2.0 |
| 峰值波長 λpeak, μm | 8.5±1.5 |
| 優化波長 λopt, μm | 10.6 |
| 最高截止波長 λcut-off (10%), μm | ≥12.0 |
| 探測率 D*(λpeak), cm·Hz1/2/W | ≥5.5×108 |
| 探測率 D*(λopt), cm·Hz1/2/W | ≥3.7×108 |
| 輸出噪聲密度 vn (平均值為1 MHz 至 fhi), nV/Hz1/2? | ≤330 |
| 電學參數 | |
| 電壓響應度 Rv (λpeak,), V/W | ≥9.7×102 |
| 電壓響應度 Rv (λopt), V/W | ≥6.5×102 |
| 低截止頻率 flo, Hz | DC |
| 高截止頻率 fhi, Hz | ≥100M |
| 輸出阻抗 Rout, Ω | 50 |
| 輸出電壓擺幅 Vout, V | ±1 (RL = 50 Ω*)) |
| 輸出電壓偏置 Voff, mV | max ±20 |
| 電源電壓 Vsup, V | 5 |
| DC monitor（約 0 V offset） | |
| 電壓響應度 Rv(λpeak), V/W | ≥2.2×102 |
| 電壓響應度 Rv(λopt), V/W | ≥1.5×102 |
| 低截止頻率 flo, Hz | DC |
| 高截止頻率 fhi, Hz | 150k |
| 其他配置 | |
| 光敏元件材料 | HgCdTe |
| 光敏面積 AO, mm×mm | 1×1 |
| 窗片 | wZnSeAR |
| 接收角度 Φ | ~36° |
| 操作環溫要求 Ta, °C | 10 to 30 |
| 信號輸出接口 | SMA |
| DC monitor接口 | SMA |
| 供電接口 | DC 2.5/5.5 |
| 安裝孔 | M4 |
| 風扇 | 有 |

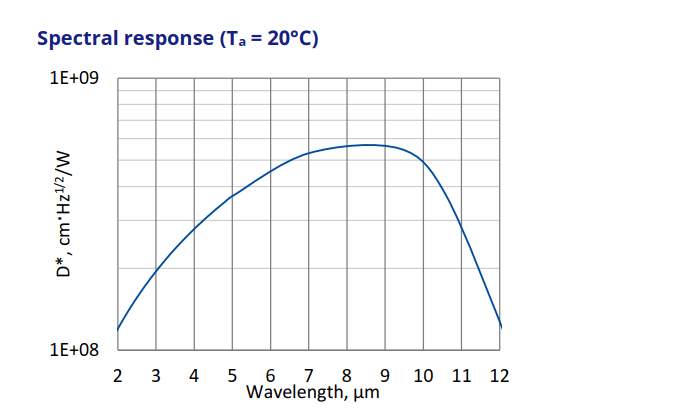

光譜響應
特征和應用領域
特征
?集成TEC控制器和風扇
?單電源供電
?直流監控器
?對紅外輻射偏振敏感
?優化有效散熱
?與光學配件兼容
?提供經濟高效的OEM版本
?通用且靈活
?快速交付
應用領域
?氣體檢測、監測和分析
?CO2激光（10.6μm）測量
?激光功率監測和控制
?激光束輪廓和定位
?激光校準
