1. 什么是單光子探測器
單光子探測器是一種探測超低噪聲的設備，超強的靈敏度使其能夠探測到光的最小能量量子-光子，因為單光子探測器可以對單個光子進行計數，實現對極微弱目標信號的探測，所以在許多可獲得的信號強度僅為幾個光子能量級的新興應用領域中被廣用。
2.半導體單光子探測器原理
半導體單光子探測器的基本原理是利用工作在蓋革模式下的Si-雪崩光電二極管或InGaAs/InP雪崩光電二極管（APD）進行單光子探測?；赟i的雪崩管適用于可見光波段檢測，InGaAs/InP雪崩管更適合近紅外波段。
（1）雪崩光電二極管：
與其他二極管相比，使用雪崩方法提供額外性能的二極管稱為雪崩光電二極管（APD）。雪崩二極管將光信號轉換為電信號，區別一般光電二極管，雪崩二極管可以在高反向偏壓下工作。雪崩二極管與PIN二極管的結構類似，包括兩個重摻雜區和兩個輕摻雜區，重摻雜區域是 P+ 和 N+，而輕摻雜區域是 I和P。

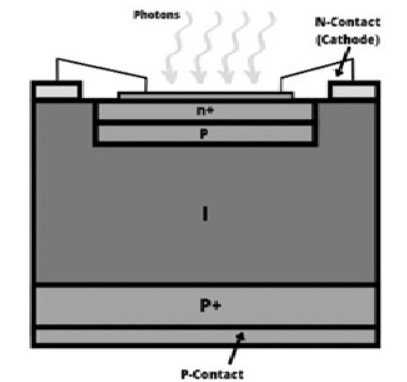

APD原理示意圖
? ? ? 在本征區中，與 PIN 光電二極管相比，雪崩光電二極管的耗盡層寬度很薄。此處，p+ 區的作用類似PIN的陽極，而 n+ 區的作用類似PIN陰極。因為加了反向的偏置電壓，所以當有光撞擊或光子形成的電荷載流子通過時就會發生雪崩倍增。雪崩擊穿主要發生在光電二極管承受最大反向電壓時，該電壓增強了耗盡層之外的電場。當入射光穿透 p+ 區域時，它會在電阻極大的 p 區域內被吸收，然后生成電子-空穴對。只要存在高電場，電荷載流子包括其飽和速度就會漂移到 pn+ 區域。當速度最高時，載流子將通過其他原子碰撞并產生新的電子-空穴對，巨大的電荷載流子對將導致高光電流。
雪崩二極管可以完全在耗盡模式下工作，它有兩種工作模式，蓋革模式和線型模式，區別在于線型模式偏置電壓低于反向擊穿電壓，蓋革模式偏置電壓高于擊穿電壓。線性模式下APD就是一個增益高的普通光電二極管。
（2）單光子探測器計數原理：
單光子探測器是使SPAD工作在蓋革模式下，（如圖1）給SPAD加載使其處于擊穿態的偏置電壓VBr，并處于亞穩態（A點）。它將保持此狀態，直到創建主電荷載流子。在這種情況下，信號放大作用實際上變得無限大，甚至只探測到單光子也會引起雪崩效應，從而出現宏觀電流脈沖（點A到B），之后可以通過后端所設計的電子電路輕松的探測到信號。該電路必須要限制流過器件的電流的值，以防止其破壞器件并能夠淬滅雪崩以使器件復位（點B到C）。一定時間后（死時間），偏置電壓將恢復（C點到A點），SPAD再次準備探測單個光子。擊穿電壓的實際值取決于半導體材料、器件結構和溫度等因素。對于InGaAs / InP-APD來說，擊穿電壓通常約為50V。在蓋革模式下，APD的探測效率以及噪聲都取決于所加的偏置電壓。簡單來說（如圖2）就是蓋格模式下APD接受到光子后就會進入并一直處于反向擊穿狀態，APD一直通過一個很大的反向電流，這時再通過外部電路使得偏置電壓下降到擊穿電壓之下，從反向擊穿模式恢復，等待下一個光子。
圖 SPAD的I-V特性曲線

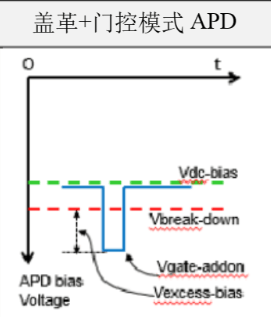

圖 APD的蓋革工作模式
- 探測效率：雪崩光電二極管APD在單光子探測模式下的性能主要以其探測效率為特征。該量對應于光子撞擊到光電二極管上被探測到的概率。一般單光子探測器的探測效率受輸入光波長，探測器暗計數等影響。
- 暗計數：在單光子探測領域，雜散光（非信號光）和電噪聲也會有 被單光子探測器認為是有效光的可能性，在此領域內，這種誤判稱暗計數。在探測過程中，即使沒有光入射，光電倍增管中也會產生一些暗電流脈沖數（s-1）表示信號檢出的大致下限。暗計數率是在沒有入射光時平均計數率，決定了真實光子占主導信號時的最小計數率。錯誤計數率主要是熱效應引起的，因此通過冷卻探測器可以顯著抑制，同時這也在一定程度上可以減小有源區面積。
- 死時間：單光子雪崩二極管的工作模式是蓋革模式，一旦觸發探測器后需要一段時間來重啟，重啟之后才能進行下一個光子事件的探測，重啟所用的時間也叫做死時間，死時間的大小會影響光子計數分布，死時間越小，探測器性能越好。
- 后脈沖：當APD單光子探測器發生雪崩時，有一部分載流子會滯留在倍增層中，這些滯留的載流子隨后釋放的時候也會觸發雪崩，產生非光子探測脈沖，這樣的脈沖稱為后脈沖。后脈沖會造成錯誤計數，而SNSPD無后脈沖。后脈沖現象是導致單光子探測噪聲的主要來源。在雪崩發生時，雪崩倍增區中的任何缺陷都有可能成為載流子的俘獲區域，當有光子入射到單光子探測器后，基于光電效應產生的電荷穿越探測器的雪崩倍增區，一些載流子被這些缺陷俘獲，當光電轉換過程結束后，這些從缺陷中心釋放的載流子受到電場加速，會再次引發雪崩，產生與前一次雪崩脈沖相關聯的后脈沖，從而引起探測器誤計數。
- 淬滅：雪崩二極管不能長時間工作在這種雪崩狀態下，必須要求將雪崩二極管的反向偏置電壓及時降到擊穿電壓以下，否則持續的雪崩電流會產生過度的功耗縮減雪崩二極管的壽命并且不能進行下一次的檢測。為了使雪崩二極管spa探測器能夠繼續探測和計數下一個光子信號，必須采用淬滅/復位電路盡快地將其反偏電壓降低到擊穿電壓以下，然后進行復位，這樣才能接受下一個光子。淬滅復位電路的工作過程如下：首先雪崩二極管雪崩信號發生，淬滅電路進行雪崩電流感應并及時淬滅雪崩大電流，將其反偏電壓降低到雪崩電壓以下，并輸出脈沖信號，然后經過延遲保持電路輸出復位信號連接到復位端，對雪崩二極管進行復位，恢復到初始狀態。
3.單光子探測器的常見應用
1）時間相關單光子計數:隨著量子技術的發展，量子計算機已經成為了可能，單光子計數是量子計算機實現高速運算的基礎，而單光子計數又依賴于單光子探測器對單個量子的捕捉。
2）單分子檢測：對于本身信號很弱的單分子來說，單光子探測器能夠在一定的空間和時間范圍內捕捉到這些單分子信號。
3）量子密碼學：實現量子密鑰分配需要將光信號能量降低至光子水平，因此，高精度的光子探測設備是必須的。
4) 單光子測距：用飛行時間法對目標進行測距的，使用高頻率窄線寬的脈沖激光器發射激光，激光到達物體后，再通過漫反射到探測器的靶面，通過系統的計時模塊記錄信號起始時間和終止時間，得到目標距離。為了更精確的測得距離，避免各種干擾探測系統采用單光子探測器。單光子探測器也廣泛應用在一些高精度，遠距離的測量系統中，比如機載平臺和星載平臺。
5) 單光子成像：隨著自由時間相關的光子計數激光測距技術的逐漸發展，光子計數激光測距系統時間分辨率也在逐漸提高。采用單光子探測器的單光子測距系統已經廣泛使用在單光子成像領域。

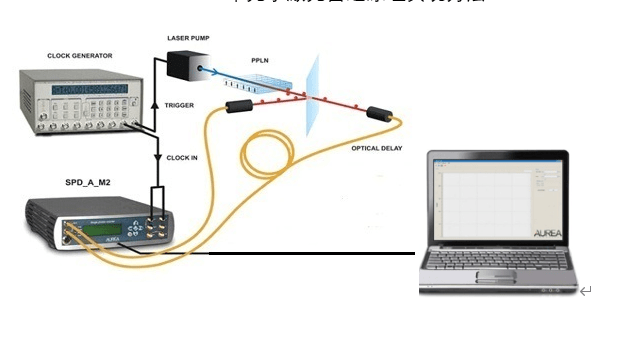

6) 光子源特性測試：隨著量子物理技術、非線性技術和量子點技術的進步和發展，單光子源和光子糾纏源的開發需求日益增多。在這些設備的開發過程中，需要高靈敏度的檢測手段來對其進行特性分析和測試，單光子計數器就是一種有效的手段。
總而言之，隨著人們對微觀粒子以及量子技術的深入研究，單光子探測器在各個領域的使用將越來越廣泛。
（完）
